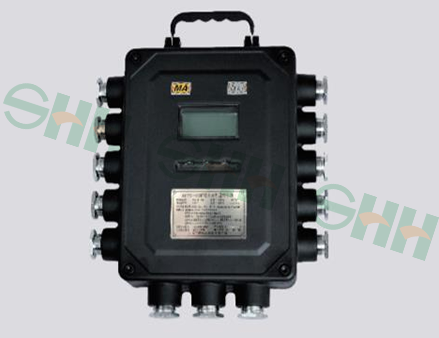

KJ770-F2(B)礦用本安型監控分站
KJ770-F2(B)礦用本安型監控分站（以下簡稱分站）是一種礦用數據 信息采集和控制裝置，屬本質安全型設備。是KJ70X(A)監控系統的 主要組成部分之一，分站操作簡單，使用方便。
主要技術指標
(1）防爆型式:礦用本質安全型，其防爆標志為“Exia I Ma”
(2）供電電源:a. 額定工作電壓：DC 18 V b. 工作電流：≤ 650 mA
(3）數據傳輸:a. 監控分站(RS485)端口4路 b. 監控分站以太網光口傳輸端口2路，以太網電口傳輸端口2路 c. 最大傳輸距離
① 監控分站到傳感器、斷電器、聲光報警器：2 km
② 監控分站到RS485 通訊傳感器：6 km
③ 監控分站到無線通訊傳感器：50 m
④ 監控分站到交換機：10 km
⑤ 監控分站以太網電口距離：100 m
(4）最大監控容量:
a.6 路信號輸入（頻率量信號/開關量信號互換）
b.1 路累計量信號輸入
c.16 路RS485 型數字信號輸入
d.32 路無線信號輸入
e.6 路控制量輸出
(5)電源波動適應能力：直流供電電壓在(9 ～ 24) V 范圍內波動時，分站應能正常工作
(6)防護等級：IP65
