GD3(A)瓦斯抽放多參數傳感器
文檔更新于2024/8/16
GD3(A)瓦斯抽放多參數傳感器
GD3(A)瓦斯抽放多參數傳感器（威力巴），為礦用本質安全型設備，適用于煤礦有瓦斯及煤塵爆炸危險的場所，實現管道參數監測 （包括流量、壓力、溫度等），如與瓦斯抽放監控系統配套使用， 能增強管道監測能力。
1）防爆形式：礦用本質安全型。標志：Exia I Ma"
2）供電電源：a. 工作電壓：DC9～24V b. 工作電流：≤100mA
3）RS485信號接口：
a. 接口數量：2路
b. 傳輸方式：主從式，雙極性，半雙工
c. 傳輸速率：2400 bps
d. 工作電壓峰峰值：2V～12V
4）測量范圍及誤差:
a. 1路氣體流量測量參數：

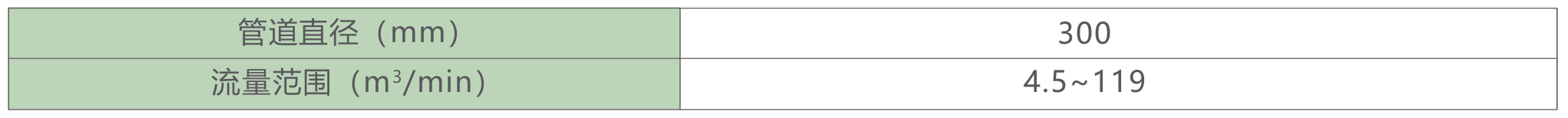

>> 氣體流量測量范圍 >>測量誤差:±2% >>重復性誤差：不超過最大允許誤差絕對值的1/3
b. 1路絕壓測量參數：
>>絕壓測量范圍：10kpa～150 kpa >>測量誤差:±1.5%（F.S.）
c. 1路溫度測量參數： >>溫度測量范圍：-10～60 ℃
>>測量誤差:±2.5%（F.S.）
5)功能:
a. 傳感器可實時監測管道內流量參數，絕壓參數，溫度參數，并通過RS485信號傳輸給上級設備
b. 傳感器具有通過3.5寸液晶顯示屏顯示參數的功能,流量顯示分辨率為0.1 m3/min；絕壓顯示分辨 率為0.1kpa；溫度顯示分辨率為0.1℃
c. 傳感器具有初始化參數設置和掉電保護功能，累計量定時存儲，掉電后不會丟失
d. 傳感器具備巡檢瓦斯傳感器、一氧化碳傳感器功能，能在各個監測點就地顯示標況累計瓦斯抽采純 量、瓦斯抽采混合流量、混流量總累積、純流量總累積等參數
