KJ70X-F(A)礦用本安型監控分站
文檔更新于 2024/7/18
KJ70X-F(A)礦用本安型監控分站

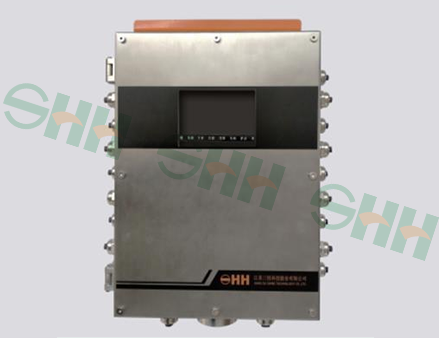

KJ70X-F(A)綜合監控分站是為煤礦安全監控系統井下融合而研發的新 一代監控分站。分站具備以太網、ZigBee、RS485接口、CAN接口等多種通訊接口，可以采集瓦斯等傳感器數據、人員定位數據、電源數據， 根據上位機下發的融合聯動邏輯綜合分析采集的數據，再根據處理結果 進行本地或異地斷電、控制人員定位分站、應急廣播、信息引導顯示屏 等聯動，是KJ70X（A）煤礦安全監控系統的主要組成部分之一，它以微處理器為核心，可同時掛接32臺傳感器、6臺執行器、3臺電源、6臺讀卡分站。斷電方式（如多對一，多對多方式）可由上位機系統軟件定義。分站操作簡單，使用方便。綜合分站作為井下系統中樞，可以進行協議轉換和數據存儲，可以通過以太網傳輸實現井下融合。
（1）防爆型式：礦用本質安全型，其防爆標志為“Ex ia ib I Mb”
（2）供電電源：
a. 額定工作電壓：DC 18 V
b. 最大工作電流：≤1.2 A
（3）顯示功能：4.3寸彩色液晶
（4）RS485信號（與下級設備）
a. 接口數量：5路
b. 傳輸方式：主從、半雙工、RS485
c. 傳輸速率：2400 bps
d. 信號工作電壓峰峰值:(2～12)V
（5）CAN信號（與下級設備）
a. 接口數量：2路
b. 傳輸方式：半雙工、CAN信號
c. 傳輸速率：5kbps
d. 信號工作電壓峰峰值：(1～5)V
（6）無線數字量信號（分站與下級無線傳感器之間的通訊，僅接收）
a. 無線信號制式: ZigBee
b. 無線中心頻率: (2.40～2.485)GHz
c. 無線接收靈敏度: -80 dBm
（7）以太網電口參數
a. 傳輸端口：3路
b. 傳輸方式：全雙工，TCP/IP電信號；
c. 傳輸速率：10 Mbps /100 Mbps（自適應）
d. 信號工作電壓峰峰值：(1～5) V
（8）百兆以太網光信號接口
a. 接口數量：4路
b. 接口類型：SC
c. 傳輸方式：全雙工,TCP/IP以太網光信號，波長為1310nm的單模光纖
d. 傳輸速率：100Mbps
e. 光發射功率：-15dBm～0dBm/0.0316mW～1mW
f. 光接收靈敏度：-30 dBm
（9）最大傳輸距離
a. 分站RS485信號傳輸距離：6km
b. 分站CAN信號傳輸距離：6km
c. 分站無線信號傳輸距離（與傳感器）：50m(空曠無遮擋)；
d. 分站以太網電信號傳輸距離（上傳）：50m
e. 分站百兆以太網光信號傳輸距離:10 km
