KJ70N-J（B）數據傳輸接口
發布時間：2022-04-03 12:38:17點擊量：
KJ70N-J（B）數據傳輸接口,KJ70N-J(B)數據接口（以下簡稱傳輸接口）是一種礦用數據信息轉換傳輸裝置，是本公司KJ70N型煤礦安企監控系統以及KJ128A型礦用人員管理系統的主要配套設備。傳輸接口以微處理器為核心，按標準的RS485通訊協議為主干，并采用先進、獨特的雙向切換技術，傳輸數據格式為透明傳輸方式，傳輸過程中只需TXD，RXD，GND三根數據線。
傳輸接口分三組信號輸出，兩組為井下分站傳輸（本安），另一組為地面分站傳輸（非安）。傳輸接口本安傳輸采用高速光電隔離器將RS232信號與外部數據總線信號有效且可靠的隔離，這樣傳輸接口的可靠性顯著增強，同時也延長了它的使用壽命。
傳輸接口與KJ70N型煤礦安全監控系統或KJ128A型礦用人員管理系統配合使用可實現雙機切換功能，同時傳輸接口提供一組非安DC18V/400mA調試電源（不得下井使用），為用戶在調試維修中提供方便。

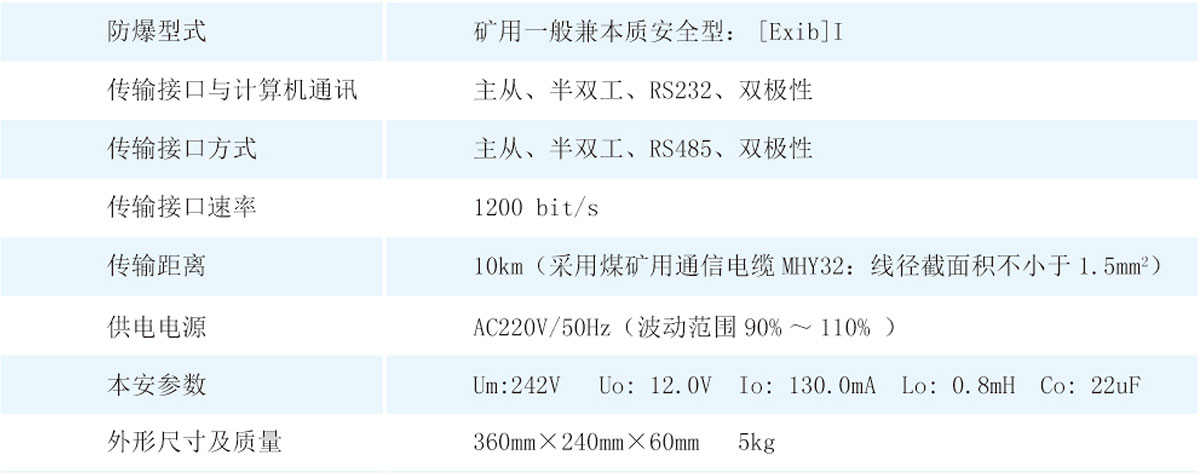

傳輸接口主要由供電電源、本安傳輸及非安傳輸三部分組成。電源部分：輸入220VAC經變壓器輸出四組電源，經整流濾波穩壓后的四組電源分別為：兩組DC5V(本安）、一組DC5V(非安）和-組DC18V(非安）。兩組DC5V(本安）分別供本安傳輸用，所以兩組本安信號傳輸為相互獨立的不共地傳輸模式；DC5V(非安)供非安傳輸和CPU等內部電路使用；DC18V(非安不可下井使用）可作為分站地面調試電源使用。傳輸接口將主計算機和輔計算機發送的RS232信號隔離變換成三組RS485信號：兩組本安信號用于與井下分站通訊：另一組非本安信號用于與地而分站通訊（這組信號不可下井使用)。
