一、系統簡介
KJ619煤礦圖像監視系統由井下/地面攝像頭、視頻信號傳輸、調度室集中監控管理以及遠程監控管理四部分組成，井下監控、地面監控均可根據各煤礦企業環境（包括監控點數量、傳輸距離和圖像質量要求等）， 采用不同的傳輸方式解決，該系統基本配置主要由 KBA129(A) 礦用隔爆兼本安型攝像儀（選配紅外）、地面彩色或黑白攝像機、視頻光端機、視頻解碼器、礦用阻燃光纜、防爆接線盒、視頻分配器、全方位云臺控制器、解碼器、控制機柜、視頻服務器、網絡交換機、網絡版視頻圖像監控軟件等組成。同時還可擴展配置大屏幕正/背投電視墻系統、DLP 無縫拼接電視墻系統、等離子無縫拼接電視墻系統、LED 顯示屏單元、字符疊加器、矩陣控制器、畫面處理器、中控器等。

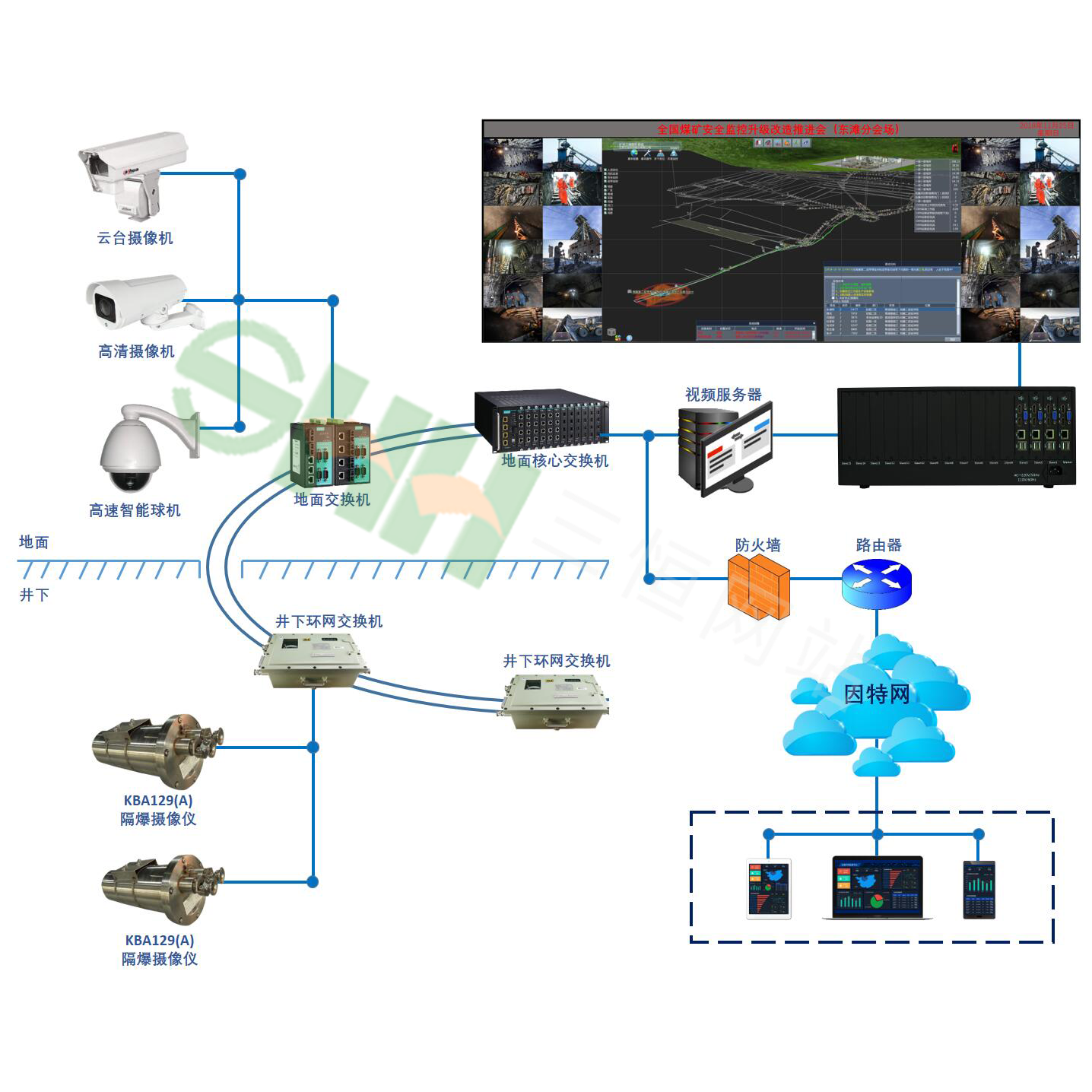

（1）光纖傳輸方式工業電視圖

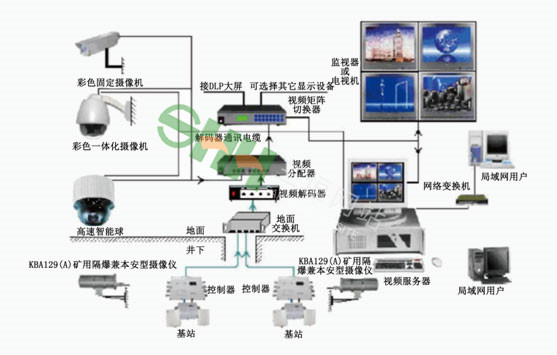

（2）無線傳輸方式工業電視圖
二、系統特點
◆光纖傳輸井下工業電視圖像，距離遠，抗干擾能力強；
◆H.264 視音頻壓縮標準 , 數據量小 , 存儲時間長；軟件界面友好，操作簡單，控制靈活；
◆視頻服務器集圖像實時顯示、云臺編碼控制、存儲、回放、字符疊加、矩陣切換、權限管理、網絡通信為一體，功能強大，操作方便；
◆以圖像方式直觀實時監控采掘面、皮帶運輸、主副井提升等關鍵生產環節工作情況；
◆在視頻服務器屏幕上可同時顯示一個、四個、九個、十六個攝像機的圖像，畫面格式可選，并可對其進行圖像凍結、放大、縮小等操作；
◆在各聯網計算機上均可直接控制前端云臺、鏡頭、雨刷等；
◆實現集團和礦之間聯網，遠程傳輸圖形、圖像、數據，在網絡上共享各礦多媒體監控信息；
◆與煤礦安全生產監控系統實現無縫連接，在煤礦調度中心配置大屏幕投影電視墻，形成集數據、圖像和聲音為一體的多媒體安全生產綜合調度指揮系統；
◆監控中心運行在標準的 Ethernet 網絡環境 , 操作系統平臺支持 win7/8，支持光纖局域網、無線網、公用電話網三種聯網方式；
◆系統具有多種先進的硬盤錄像方式：連續錄像、動態錄像、手動錄像、報警錄像；
◆系統具有安全密碼 , 沒有權限的人員將不能對監控系統進行查詢、設置系統、刪除文件等操作；
◆監控中心站和網絡終端可同時顯示不同的視頻圖像監控畫面；
◆系統預留有報警接口 , 可以連接主動探測器或被動式緊急按鈕，增加對突發事件的報警錄像功能；
◆系統具有音頻接口 , 可以連接音頻設備 , 實現音視頻同步錄制；
◆根據用戶需要，系統可配置大容量存儲空間，同時配以可刻錄光驅，存儲文件可刻錄成光盤 , 信息存儲方便 , 不易丟失；
◆井下所有監控設備均具有本安和防爆認證。
