KJ642煤礦排水監控系統
KJ642煤礦排水監控系統,KJ642煤礦排水監控系統
一、系統簡介

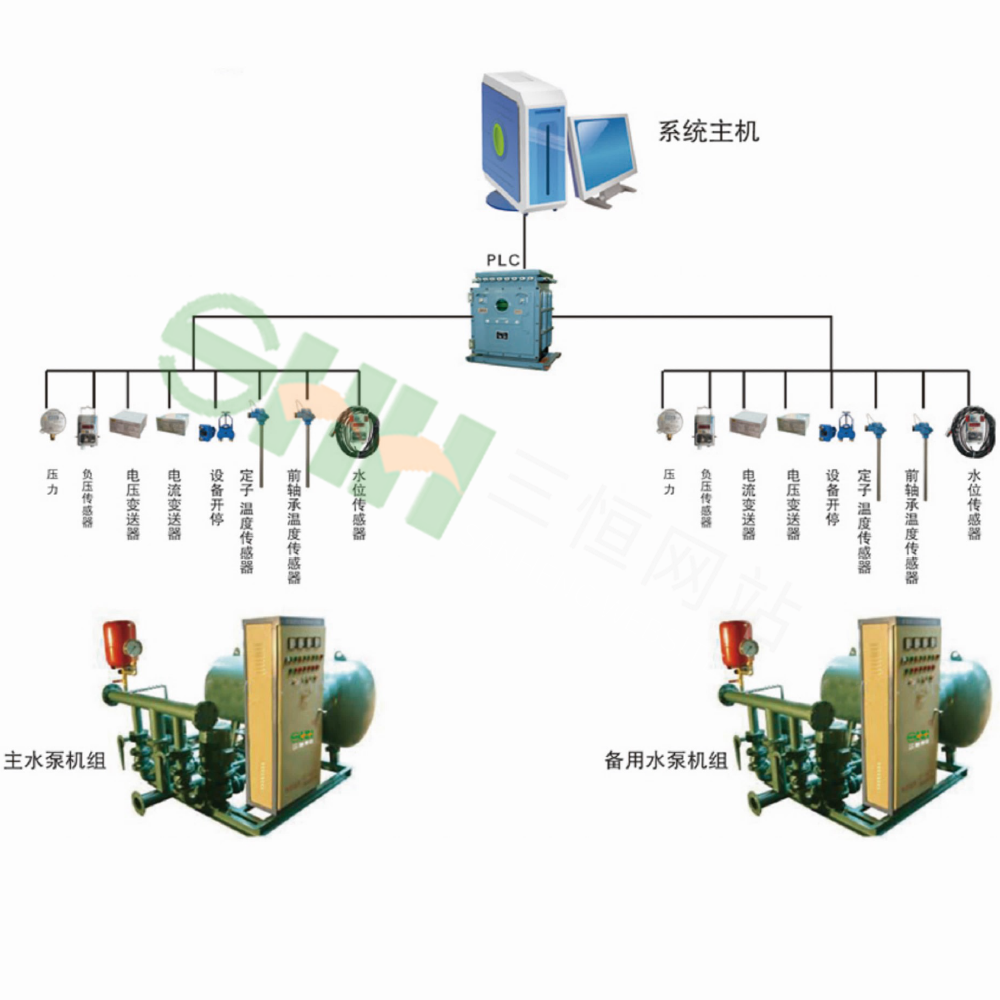

為了降低礦井泵站運行費用，提高礦井泵站的自動化程度，根據礦井泵站的運行工藝特點，我們設計了礦井水泵自動控制系統，采用可編程控制器（PLC）進行控制，可自動檢測水倉水位、水泵參數和其他參數，并且通過圖形、圖象、曲線、數據、文字等方式，直觀、形象、實時準確地反映系統工作狀態以及水倉水位、電機工作電流、電機溫度、軸承溫度、排水管流量水泵狀態等參數。根據水倉水位的高低、礦井用電信息等因素，建立數學模型，控制水泵輪流工作與適時啟動備用水泵，合理調度多臺水泵運行，可以達到避峰填谷及節能的目的。同時，系統通過雙絞線或光纜傳輸設備聯網，可以實現多泵站無人值守泵站群控運行，大大降低礦井泵站運行人工費用，讓有限的運行費用更多的用于泵站設備改造、維修和維護，更有效提高泵站設備完好率和可用保證率，使水泵控制系統可靠地工作，降低礦井安全隱患，提高礦井生產的安全系數。通過設定運行程序?qū)φ谜具M(jìn)行運行和監控，實現半無人值守或無人值守。
二、系統特點
PLC控制程序采用模塊化結構，系統可按程序模塊分段調試，分段運行。該程序結構具有清晰、簡捷、易懂，便于模擬調試，運行速度快等特點。
系統根據水位和水泵電機溫度控制原則，自動實現水泵的輪換工作，延長了水泵的使用壽命。
可手動、自動啟動或停止水泵的運行，以及開關閘閥和控制閘閥的開度進行流量控制；
系統根據水倉水位、涌水量、電網負荷確定開、停水泵時間及水泵的數量。
PLC自動檢測水位信號，根據水位高低，自動投入和退出水泵運行臺數，合理地調度水泵運行。
系統控制具有自動、半自動和手動3種工作方式。
具有對電機過熱、過載和水泵壓力、流量等的保護功能；
可實時監測、顯示水倉水位、流量、電壓、電流、壓力、真空度、溫度、閘閥開度等一系列參數；
提供以太網接口、標準的RS485接口，可與電力監控系統、礦井監控系統聯網。
三、系統功能
在上位機監控畫面上動態監控水泵及其附屬設備的運行狀況。
實時顯示水位、溫度、電流、電壓等參數，超限報警，故障畫面自動彈出，故障點自動閃爍。
具有故障記錄，歷史數據查詢等功能。
系統具有通訊接口功能，PLC可與地面監測監控主機通訊，傳送數據，交換信息，實現遙測遙控功能。
系統保護功能有以下幾種：超溫保護：水泵長期運行，當電機溫度超出允許值時，通過溫度保護裝置及PLC實現超限報警，當溫度過高時，自動轉換為啟動另一臺水泵；電動機故障：利用PLC及液晶屏監視水泵電機過電流、漏電、低電壓等電氣故障，并參與控制；電動閘閥故障：由電動機綜保監視閘閥電機的過載、短路、漏電、斷相等故障，并參與水泵的聯鎖控制。
