一、系統簡介
江蘇三恒科技股份有限公司是KT109R礦用無線通信系統的直接生產廠家，由公司直接取證，是國內率先取得煤礦井下通訊設備系統證的廠家，具有長期的服務能力和備品備件供貨能力。
KT109R礦用無線通信系統是基于工業以太網的井下通訊系統，以光纜為骨干，無線網絡為延伸，在井下設立若干基站，通過無線局域網絡覆蓋井下巷道，在井下建立有線與無線混合型的局域網。利用礦用本安型手機終端設備接入來實現通信功能，從而實現井上對井下的調度。真正實現了調度通信和行政通信一體化、井下通信和井上通信一體化、有線無線一體化。能夠更準確、實時、快速的進行生產指揮、調度、搶險救災、安全救護、安全監測、移動數據傳輸，是專網用戶的理想選擇。
KT109R礦用無線通信系統嚴格按照國家煤礦安全標準進行安全技術處理，完全達到井下使用的安全要求。

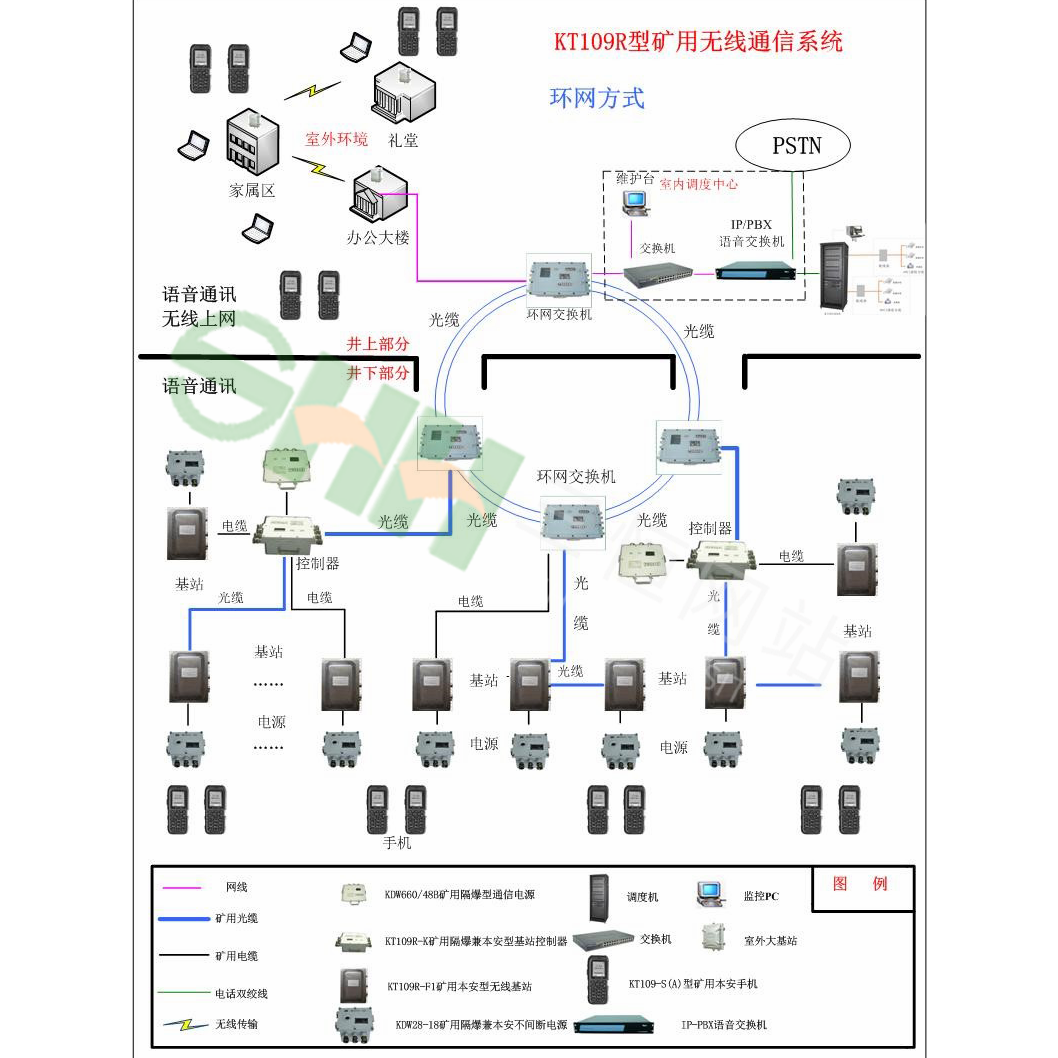

二、系統組成
系統由地面和井下兩部分組成：
a) 地面部分：
系統地面設備主要由維護臺（包括軟件）、IP/PBX網絡語音交換機、地面基站、交換機等組成。I
b) 井下部分：
主要由KT109R-K礦用隔爆兼本安型無線基站控制器、KT109R-F1礦用本安型無線基站、KT109R-S(A)礦用本安型手機、KDW28-18隔爆兼本安型不間斷電源等設備組成。
三、系統功能
（1）語音功能
免打擾
呼叫等待
呼叫轉移
遇忙提示重撥
在線查詢
緊急呼叫業務
支持手機之間的呼叫服務
支持固定電話和手機的呼入呼出服務
支持內部語音通信網絡與外部PSTN網絡的互通呼叫
（2）顯示
系統具有漢字顯示和提示功能
系統具有列表顯示功能。
（3）調度功能
單鍵直呼：
直呼一個號碼，該號碼摘機后與調度通話。
點名：
對一組聯系人執行點名操作，調度臺將依次呼出聯系人，每次只呼一個，聯系人接通后掛機，然后再呼下一個，直到選擇的聯系人呼一遍為止。
輪詢：
對一組聯系人執行輪詢操作，調度臺將一次呼出聯系人，每次只呼一個，只要有一個聯系人接通，則輪詢操作結束。
廣播：
對一組聯系人執行廣播操作，調度臺將同時呼出聯系人，聯系人接通后，只能聽，而調度臺人員則可以聽說。
電話會議：
對一組聯系人執行會議操作，調度臺將同時呼出聯系人，聯系人接通后，被放入會議中，可以聽說，調度臺人員也可聽說，而且是會議主席。
加入呼叫：
輪詢、點名、廣播、會議等操作對一組聯系人進行操作，當操作正在進行中的時候，可以隨時再點擊其他聯系人，將該聯系人加入該呼叫操作。
預案的執行：
設計預案并執行。
回呼：
回呼來電。
重撥：
重撥記錄中的號碼。
強插：
當用戶在通話過程中，調度能夠?qū)Ξ?dāng)前通話進行強插操作，形成三方會議。
監聽：
監聽的操作方式與強插相同，只是最終的形式不同，監聽最終的結果是調度能夠聽到通話雙方的聲音，而通話雙方聽不到調度的聲音。
強接：
A與B正在通話，如果調度想與A單獨通話，則調度會強行接管B的通話權，此時A與B通話中斷，B聽到忙音，而調度與A通話接通。
強拆：
當A與B正在通話時，調度可以強行結束此通話。
告警：
調度臺最多可以設置4個調度，其中固定的技能組號110的為告警調度，如有電話呼入至此調度，則會彈出告警對話框，顯示報警時間及主叫號碼。
錄音：
對系統內指定的單一用戶或多用戶進行錄音。
四、主要技術參數
IP分機容量：≥100門，（根據需要可增加容量）
傳輸距離：地面機房到井下最遠基站距離：不小于20km
基站和基站之間距離：不小于400m
基站與控制器的有線傳輸距離：電纜100m；光纜20km
單個基站注冊用戶數：16人
基站間切換：無縫切換
電磁兼容性：系統能有效地抵抗來自自然環境和周圍設備的電磁干擾，并使系統中各設備產生的電磁干擾抑制到可允許的程度
語音通信協議標準：國際標準SIP協議
語音編碼：G.711、G.729G/729A、G.723.1
系統傳輸介質：光纜、礦用通信雙絞線
有線通信協議：TCP/IP協議
無線工作頻段：2.412GHz～2.472GHz
無線調制方式：DBPSK、DQPSK、CCK和QPSK
安全管理：無線網絡支持WEP/WPA加密
五、系統特點
（1）高功率WIFI覆蓋距離遠
KT109R-F1礦用本安型無線基站是無線網絡的接入點，采用高功率雙無線模塊設計，單天線可輸出12dbmWIFI信號，井下直巷道信號覆蓋半徑可達200M以上。
（2）組網靈活性
同時支持802.11b/g/n,，是移動終端與礦用交換機之間的無線。
（3）無線信號泄漏防護
支持無線發射能量控制，搭配合適的指向型天線，可控制有效通訊電波在某一范圍內。
（4）無線通訊安全加密
無線通訊的部分，支持WEP加密，同時也支持WPA /WPA2安全協議。
（5）多種傳輸方式
基站與控制器之間可通過光纜、電纜方式進行傳輸；基站與基站之間可通過光纜、電纜進行傳輸。
（6）易于擴展
系統有多種配置方式，能夠根據需要靈活選擇。這樣系統就能勝任從只有幾個用戶的小型網絡到上千用戶的大型網絡，并且能夠有線網絡無法提供的特性。
（7）經濟節約
由于有線網絡缺少靈活性，這就要求網絡規劃者盡可能地考慮未來發展的需要，所以往往導致預設大量利用率較低的信息點。而一旦網絡的發展超出了設計規劃，又要花費較多費用進行網絡改造。無線通信系統不受布線接點位置的限制，具有傳統局域網無法比擬的靈活性，可以避免或減少以上情況的發生。
（8）覆蓋范圍廣
在有線網絡中，網絡設備的安放位置受網絡信息點位置的限制。而無線局域網的通信范圍，不受環境條件的限制，網絡的傳輸范圍大大拓寬，最大傳輸范圍可達到幾十公里。
（9）可兼容性
對于不同系統的網絡，例如：安全監控系統、人員監測系統、視頻監控系統、廣播通信系統等，可通過以太網絡接入，實現了多網合一，不需要重新布置網絡結構，省卻了重新布置傳輸線路的麻煩。
（10）安裝便捷
系統的施工安裝簡單，容易維護。
（11）高穩定性
本系統產品具有極高穩定性。平均無故障時間（MTBF）＞200000小時。
