KT425煤礦調度廣播通信系統
KT425煤礦調度廣播通信系統,KT425煤礦調度廣播通信系統
一、系統簡介
我公司生產的KT425煤礦調度廣播通信系統,該系統采用TCP/IP及VDSL總線為通信協議，可以作為煤礦安全系統的一個重要組成部分，為煤礦安全生產提供一種有效的通訊手段。礦井廣播通信系統可以分布在巷道、候車室、猴車治線、皮帶治線、采煤工作面、掘進工作面等崗位上完全消除呼叫盲點，使井下作業、休息人員可清晰聽見音箱廣播聲音和報警語音并且可通過對講音箱和井上、井下對講通信。緊急情況下，調度人員可根據具體情況,將緊急處理預案語音通過“KT425煤礦調度廣播通信系統"緊急廣播。井下音箱反復播放報警聲和報警語音,及時通知井下作業人員迅速疏散和撤離，并對采取的安全措施和應急救援提供必要的信息幫助。這樣可以最大程度上避免安全事故的發生、最大程度上減少安全事故造成的損失。交接班時,系統可以播放宣傳教育、時事新聞、背景音樂等內容，對增強職工安全意識,豐富職工文化生活、實現人文化管理能起到積極的作用。可通過巷道、皮帶等地對講音箱喊話及對講,進行調度,起到井下高效調度的作用。該系統為全I(xiàn)P網絡,可接入環網,也可獨立組網。

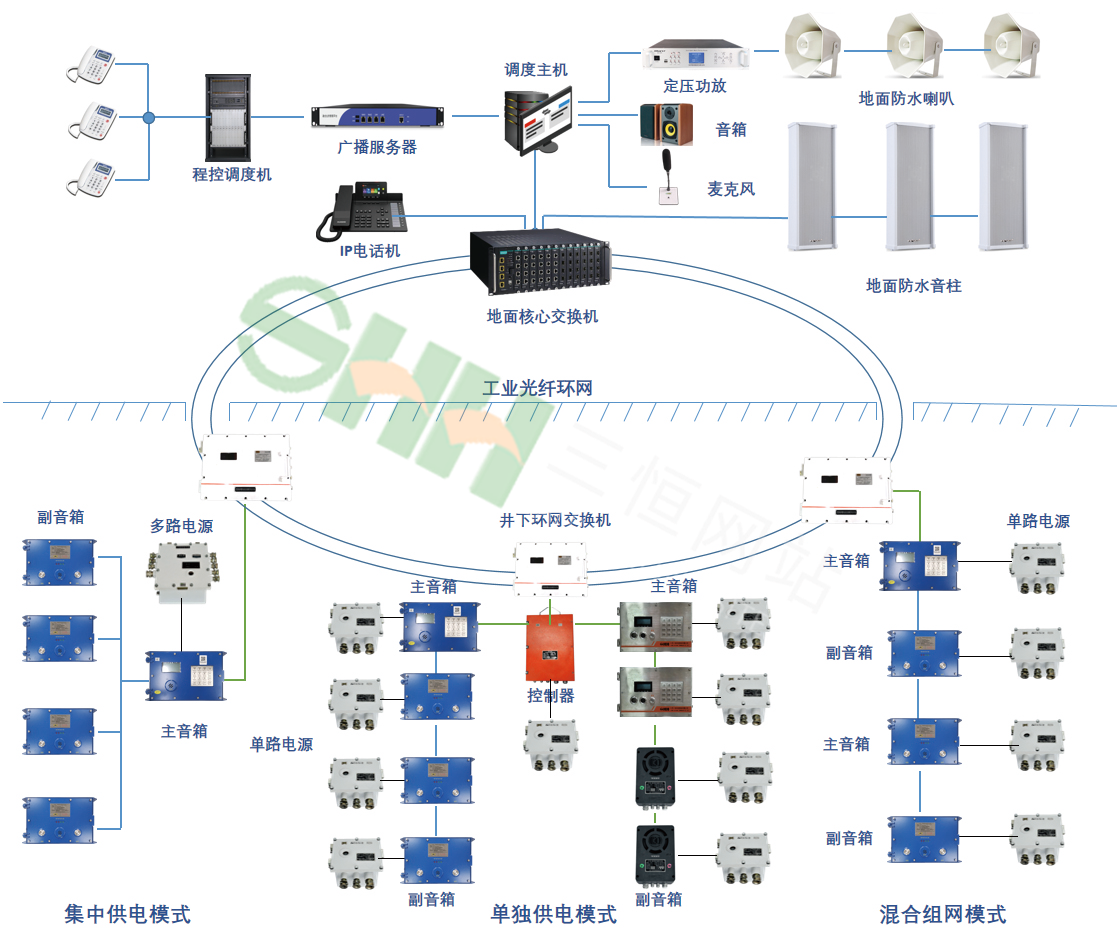

二、系統組成
系統主要組成部分:井上設備和井下設備
第一部分:井上設備
井上設備主要包括:服務器、廣播主機(安裝廣播系統管控軟件)、音箱、麥克風、IP電話機、定壓功放、地面防水音柱、地面防水喇叭、光電收發器等
第二部分:井下設備
井下設備主要包括:KT425.1礦用數字抗噪聲擴音話站、KT425.2礦用抗噪聲擴音通訊裝置控制器、KT425.3礦用數字抗噪聲高響度擴音話站、KT425.4礦用數字抗噪聲擴音話站、KT425.5礦用數字抗噪聲高響度擴音話站、礦用隔爆兼本安型電源、礦用光纖接線盒等
三、系統參數
（1）系統網絡結構:系統—般采用樹形結構,也可接入工業環網
（2）系統終端容量:200以上
（3）系統對外接口∶以太網光、電口、數字/模擬對接接口
（4）最大傳輸距離∶①礦用光纖傳輸10Km②礦用電纜傳輸1Km ③礦用網線傳輸100m
四、系統參數
（1）系統及終端IP化
系統及對講音箱實現全I(xiàn)P話,可任意接入以太交換網絡,方便系統安裝
（2）雙向通信
對講音箱可實現一鍵呼叫調度臺,另一鍵實現呼叫設定組(組成員可以是系統中任意終端)
（3）調度軟件界面化
系統的所有調度功能及狀態都可以通過調度軟件管理與狀態查看,方便系統管理與維護
（4）實時監控
可實時監控所有終端話站。響應速度快,—眼就能看所有終端的實時狀態
（5）語音響度大、清晰度高
終端話站聲音響度大、清晰度高
（6）支持通信介質類型豐富
支持通信距離光纜可達到10km、電纜達到1000m
（7）集中遠端供電
副音箱支持遠程供電,內部自帶電池
（8）兼容于可擴展性
系統可兼容管理無線通信系統,并實現手機終端與對講音箱的通信,系統也提供以太網接口,可接入其他系統設備
（9）豐富的日志功能
強大的日志功能,系統中可查詢終端呼叫日志、故障日志.系統操作日志等
（10）視頻對講
擴音電話具有攝像頭且具備紅外輔助照明,支持視頻通話
五、系統功能
（1）緊急報警廣播功能
緊急情況下,調度人員可以后動緊急報警廣播,在井下各廣播站點全線播放緊急報警聲和報警語音，為井下工作人員疏散撤離提供必要的聲訊信息;同時調度人員也可通過麥克風進行全線廣播
（2）背景音樂和宣傳語音廣播功能
正常情況下，可將廣播室播音員的語音在井下各廣播站點全線或分區播放
正常情況下，可將音源播放計算機播放的背景音樂、宣傳語音，在井下各廣播站點全線或分區播放
（3）分區廣播
可實現,單點、區域、整體廣播
（4）調度機廣播
調度室可通過調度機對井下進行分區或者全區廣播
（5）對講功能
任何一臺對講音箱可和井上調度室進行對講,可對設置的一個區域內所有音箱對講
（6）遠程音量調節
系統可遠程控制所有終端,如:IP地址更改、按鍵呼叫更改、及音量大小調節
（6）廣播故障檢測
具備廣播故障自動檢測功能,并在廣播控制主機上顯示廣播狀態,以便工作人員及時發現處理
（7）后備電源功能
井下交流停電后,礦井語音廣播系統仍可繼續工作，工作時間不小于2小時
（8）組網靈活
系統支持電纜、光纜組合組網
（9）音箱具有獨立的IP
每臺對講音箱都具有獨立的IP,方便接入網絡
（10）錄音功能
廣播系統支持對廣播內容進行錄音,有助于對廣播內容的嚴格把控
（11）廣播終端狀態監控
廣播系統可以看到所有廣播終端的狀態(是否在線,是否處于廣播狀態等)
（12）多模式定時播放
可定時播放,并且可按照不同時長、文件次數來設置
（13）拆講、強插、監聽
可針對任意終端進行拆講、強插、監聽等管理員相關功能
（14）全鍵盤及顯示屏
終端顯示屏可顯示終端狀態,并且配合全鍵盤撥號呼叫任意終端,實現全雙工對講
（15）多系統融合聯動
系統支持與安全監控系統融合聯動功能，融合平臺根據井下傳感器分級報警策略自動生成應急預案
實現對關聯的廣播設備自動后用廣播;也支持進行手動選擇傳感器范圍生成聯動預案。可以生成災
害波及范圍內(區域聯動)以及全礦井聯動報警
（16）視頻對講功能(擴展功能)
擴音電話具有攝像頭且具備紅外輔助照明,支持視頻通話，在最低照度0.05lux條件下能看清實物
|
