KT270R礦用無線通信系統
一、系統概述
KT270R礦用無線通信系統是由江蘇三恒科技股份有限公司與普天信息技術研究院合作開發的新型可實現井上，井下無線通信、調度及人員定位管理的綜合性系統。該無線通信系統，是基于成熟的TD-SCDMA3G移動通信技術，發揮普天在TD-SCDMA領域的長期積累，針對礦區、井下無線覆蓋需求特點以及安全生產設備要求量身定制的無線通信系統。
系統為煤礦提供地面及井下區域的無線寬帶通信的無縫覆蓋、支持語音電話、PS數據業務、短消息、人員定位、手持終端定位、調度通信、公網和企業網無縫漫游、互聯等多種業務。

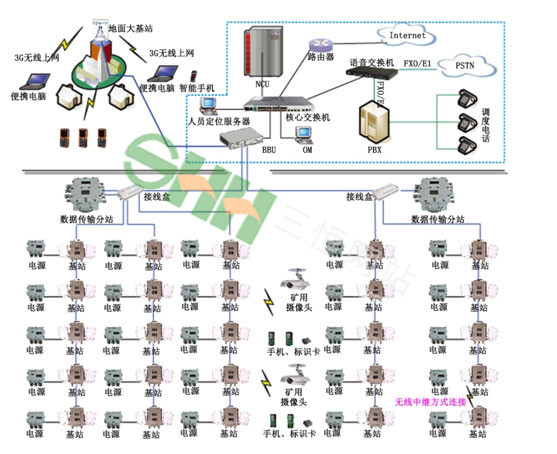

二、系統連接框圖
系統網絡架構：系統采用星型，專網專用。
系統容量：5000用戶注冊管理，300用戶并發；目前系統最大支持480臺基站。
設備連接：井下設備間連接全部采用光纖連接，光纖連接最遠距離為40公里。
基站間支持12級級聯連接。
三、系統組成及產品說明
本系統主要由井上設備和井下設備兩部分組成。
1、井上設備
井上設備主要包括監控主（備）機、IP/PBX語音交換機、NCU（網絡控制單元）、BBU（基帶處理單元）、網絡交換機、UPS電源、打印機、避雷器等組成。
監控主備機
安裝KT270R礦用無線通信系統軟件，管理員根據軟件界面可以清晰的了解井下設備的運行及人員的分布情況，也可通過LMT-B、LMT-N實時查看和管理井下設備，從而能夠及時的指導工作。
